- 型號: CL-JSQ-YTH
- 規格: 非標
- 材質: 鋼筋混凝土
CL-JSQ-YTH系列一體化凈水器是我司集十幾年凈水工程設計經驗,遵照國家相關設計規范,將投藥、混合、波紋板網格復合反應,斜管沉淀、均質濾料過濾、消毒等凈水單元優化組合為一體的生活飲用水凈化設備。它具有專業工藝,技術可靠,凈化效果好,能方便將地表原水凈化成符合國家《生活飲用水衛生標準》(GB5749-2006)的生活飲用水。
CL-JSQ-YTH系列一體化凈水器是我司集十幾年凈水工程設計經驗,遵照國家相關設計規范,將投藥、混合、波紋板網格復合反應,斜管沉淀、均質濾料過濾、消毒等凈水單元優化組合為一體的生活飲用水凈化設備。它具有專業工藝,技術可靠,凈化效果好,能方便將地表原水凈化成符合國家《生活飲用水衛生標準》(GB5749-2006)的生活飲用水。
CL-JSQ-YTH系列一體化凈水器主體為圓形鋼筋混凝土結構,具有水力負荷高,工藝布置緊湊,占地面積小,造型美觀,造價低廉,操作簡便,凈化效果好等特點,是一種理想的大型凈水構筑物。
CL-JSQ-YTH系列大型一體化凈水器適用于I類、||類地表水(江河、湖泊、水庫等水源)。處理原水濁度可達1500NTU,短時間允許達到3000NTU,出水濁度等達到國家生活飲用水標準。適合廣大農村、城鎮、工礦企業、部隊營區等大型生活飲用水凈化需要。
原水濁度:≤1500NTU,短期可達3000 NTU
出水濁度:≤1NTU, (特殊情況不超過3 NTU)
總反應時間:25~30分鐘
斜管沉淀區液面上升流速:2.1~2.3毫米/秒
濾池濾速:8~1 0米/小時
反沖洗強度:15升/秒·米2
反沖洗時間:5~8分鐘
凈水量超載系數:≥1.05

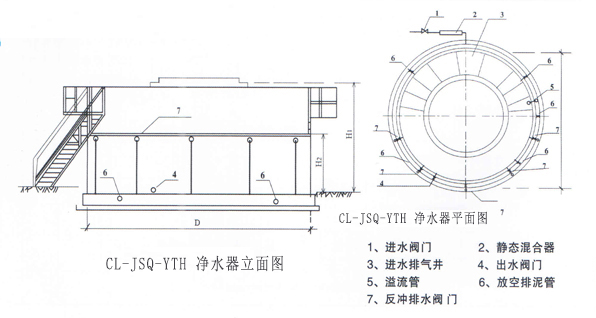

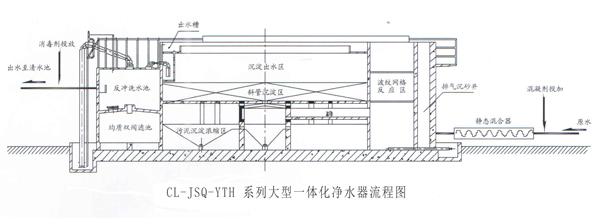

CL-JSQ-YTH1型凈水器構造如圖示,是一圓形重力式凈水設備,在平面上分為二個同心圓。外圈的部分是反應區,其余部分為雙閥濾池,內圈為斜板沉淀區,布置緊湊合理,整體為鋼筋混凝土結構。CL-JSQ-YTH系列分CL-JSQ-YTH1、CL-JSQ-YTH2兩種類型,CL-JSQ-YTH1型以快開閘門手動操作控制凈水正常運行。CL-JSQ-YTH2型過濾屬于無閥濾池,能夠靠虹吸管內水位變化自動控制濾池的反沖洗。
